Электродвигатели для земснарядов и грунтовых насосов
УралГидроМех подбирает, комплектует и интегрирует низковольтные и высоковольтные электродвигатели для земснарядов CSD, землесосных установок, насосных станций и линий гидронамыва песка, ПГС, ила и техногенных грунтов.
Мотор земснаряда — это не отдельная деталь, а часть гидравлической системы
Электродвигатель грунтового насоса должен устойчиво работать в тяжелом режиме: переменная плотность пульпы, абразивный песок, длинный пульпопровод, колебания уровня воды, пуски под нагрузкой и изменение производительности при разработке грунта.
Поэтому подбор выполняется по связке: грунтовый насос → двигатель → муфта → частотный привод или шкаф управления → кабельная линия → система защиты → условия эксплуатации на земснаряде. Такой подход снижает риск перегрева, кавитации, гидроударов, частых остановок и перерасхода электроэнергии.
Где применяется электродвигатель
- ✓на фрезерных земснарядах CSD для привода главного грунтового насоса;
- ✓на плавучих насосных станциях и бустерных станциях пульпопровода;
- ✓в составе землесосных установок для добычи песка, ПГС, сапропеля и иловых отложений;
- ✓на промышленных линиях гидронамыва площадок, дамб, карт намыва и технологических насыпей;
- ✓при модернизации старых земснарядов и замене дизельного привода на электрический.
Низковольтные и высоковольтные двигатели для земснаряда
Основное деление выполняется по напряжению, мощности и условиям подключения. Для средних земснарядов применяются низковольтные моторы, для тяжелых CSD и высокопроизводительных насосов — высоковольтный электропривод.
Низковольтный электродвигатель
Используется на земснарядах средней производительности, когда установленная мощность позволяет работать от низковольтной сети или дизель-генераторной установки.
Типовой диапазон
- ✓мощность ориентировочно 250–400 кВт;
- ✓применение на земснарядах до уровня CSD 31;
- ✓возможность работы с частотным преобразователем;
- ✓простое обслуживание и доступная кабельная инфраструктура.
Высоковольтный электродвигатель
Применяется при высокой производительности земснаряда, большом напоре и значительной длине пульпопровода, когда низковольтная схема становится неэффективной по токам и потерям.
Для тяжелых CSD
- ✓земснаряды классов CSD 40, CSD 50, CSD 60, CSD 70, CSD 80, CSD 90;
- ✓снижение токовой нагрузки и потерь на кабельной линии;
- ✓стабильная работа главного грунтового насоса;
- ✓повышенная надежность при длительной промышленной эксплуатации.

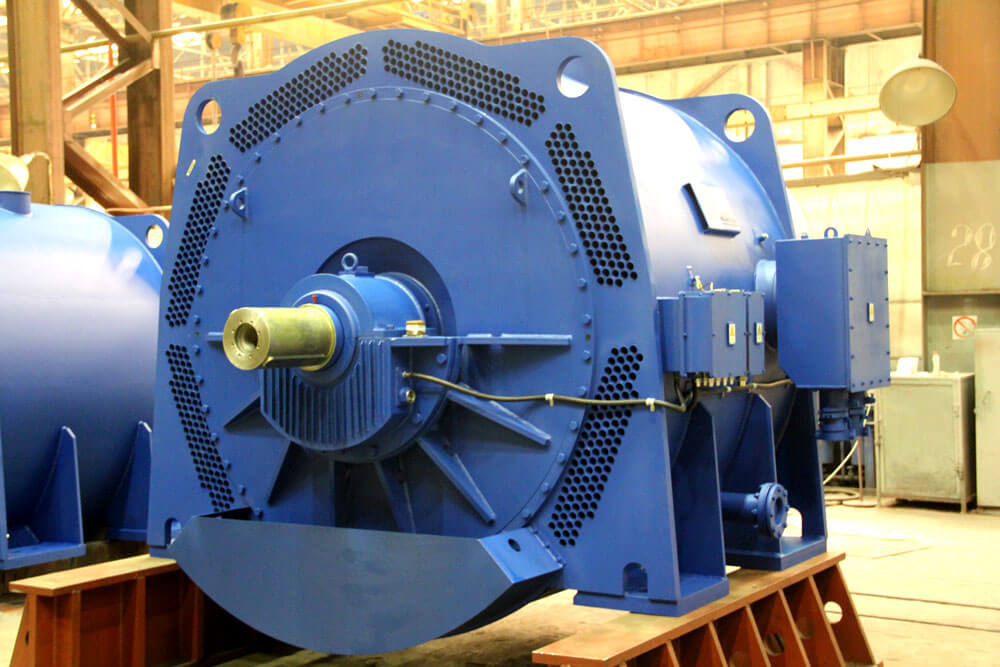

Двигатель на станине
Для земснаряда важно не только подобрать мотор, но и правильно установить его на раме с учетом центровки, муфты, вибрации, обслуживания и безопасности экипажа.
Что учитывается
- ✓жесткость рамы и точность центровки с насосом;
- ✓защита вращающихся частей и доступ к обслуживанию;
- ✓охлаждение, датчики температуры и виброконтроль;
- ✓защита от влаги, пыли, соли, песка и ударных нагрузок.
Как подбирается двигатель для грунтового насоса
Ошибочно выбирать электродвигатель только по названию модели земснаряда или по мощности старого мотора. Реальная нагрузка зависит от грунта, плотности пульпы, высоты подъема, длины пульпопровода, диаметра трубы, износа рабочего колеса и требуемой производительности.
УралГидроМех выполняет подбор по техническому заданию, исходным данным карьера или водоема, параметрам намыва и доступной энергетической инфраструктуре.
Анализ задачи
Тип грунта, глубина разработки, производительность по пульпе и сухому грунту, расстояние перекачки, высота намыва.
Гидравлический расчет
Подбор грунтового насоса, расчет напора, скорости потока, потерь в пульпопроводе и требуемого запаса мощности.
Выбор схемы привода
Низковольтный или высоковольтный двигатель, прямой пуск, плавный пуск, частотное регулирование, кабельная линия.
Интеграция в земснаряд
Станина, муфта, защитные кожухи, шкафы, датчики, автоматика, монтаж, пусконаладка и документация.
Электропривод или дизельный привод земснаряда
Выбор между электродвигателем и дизельным двигателем зависит от доступности электроэнергии, логистики топлива, требований к себестоимости намыва и режима работы объекта.
| Критерий | Электродвигатель | Дизельный привод |
|---|---|---|
| Себестоимость эксплуатации | Обычно ниже при доступной промышленной электроэнергии и длительной работе. | Зависит от цены топлива, доставки ГСМ и режима нагрузки. |
| Запуск и регулирование | Хорошо работает с частотным преобразователем, можно точно регулировать обороты насоса. | Регулирование возможно, но схема сложнее и требует учета топливной системы. |
| Удаленные объекты | Требует линии электроснабжения или ДГУ достаточной мощности. | Подходит для автономных площадок без сети. |
| Обслуживание | Меньше расходных материалов, ниже шум, проще контроль режимов. | Нужны ТО двигателя, фильтры, масло, топливо, система охлаждения. |
| Экология и шум | Нет локальных выхлопов, ниже шумовая нагрузка. | Есть выхлоп, шум, требования к хранению топлива и маслам. |
Частотный привод снижает ударные нагрузки и помогает удерживать режим перекачки
Для грунтового насоса земснаряда частотный преобразователь особенно полезен при переменной концентрации пульпы. Плавное регулирование оборотов позволяет запускать насос без резких токовых и гидравлических ударов, подстраивать производительность под фактический грунт и снижать износ рабочего колеса.
Что дает частотный привод
- ✓плавный пуск главного грунтового насоса без резкой просадки сети;
- ✓регулирование производительности земснаряда под реальный режим добычи;
- ✓снижение риска гидроудара в пульпопроводе;
- ✓защиту двигателя по току, температуре, перегрузке и аварийным режимам;
- ✓экономию электроэнергии при работе не на полной мощности.
Что УралГидроМех может поставить вместе с электродвигателем
Для надежной работы земснаряда важна комплектная поставка узла привода, а не только покупка отдельного мотора. Мы можем собрать решение под новый земснаряд, модернизацию действующего оборудования или восстановление техники после износа.
Механическая часть
- ✓станина или общая рама двигателя и насоса;
- ✓упругая или зубчатая муфта;
- ✓защитные кожухи;
- ✓крепеж, опоры, элементы центровки.
Электрическая часть
- ✓низковольтный или высоковольтный двигатель;
- ✓частотный преобразователь или плавный пуск;
- ✓шкаф управления и защиты;
- ✓кабельная линия и коммутация.
Инженерное сопровождение
- ✓подбор по ТЗ и гидравлическому расчету;
- ✓поставка документации;
- ✓монтаж и пусконаладка;
- ✓рекомендации по эксплуатации и ТО.

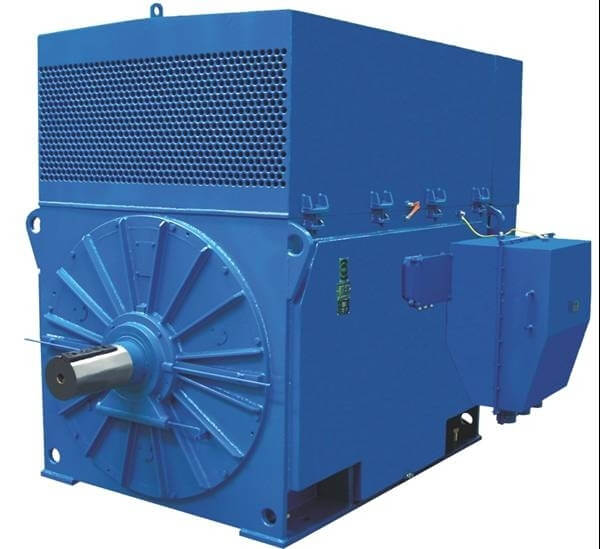

Изображения электродвигателей и приводных узлов земснарядов
Фотографии используются как визуальные примеры промышленного электропривода. Все изображения подписаны через alt, title, figcaption и микроописания для индексации поисковыми системами.
Что отправить инженеру для подбора электродвигателя
Чем точнее исходные данные, тем быстрее можно определить мощность двигателя, напряжение, схему пуска, необходимость частотного привода и состав поставки.
Минимальный опросный лист
- ✓модель или параметры грунтового насоса;
- ✓производительность по пульпе и по сухому грунту;
- ✓длина и диаметр пульпопровода;
- ✓высота подъема пульпы и схема карты намыва;
- ✓тип грунта: песок, ПГС, ил, сапропель, глина, техногенный грунт;
- ✓доступное напряжение, мощность сети или ДГУ;
- ✓условия эксплуатации: река, карьер, северный регион, круглосуточный режим.
FAQ по электродвигателям земснарядов
Можно ли заменить дизельный привод земснаряда на электрический?
Да, но решение требует проверки компоновки, насоса, рамы, передачи момента, доступной мощности, кабельной линии, схемы управления и требований по безопасности. В ряде случаев электрификация снижает эксплуатационные расходы и упрощает контроль работы.
Почему нельзя выбрать двигатель только по мощности старого мотора?
Старый двигатель мог работать с перегрузкой или, наоборот, иметь избыточный запас. Дополнительно меняются насос, рабочее колесо, длина пульпопровода, грунт, высота намыва и режим добычи. Правильный подбор делается по расчетной нагрузке всей системы.
Нужен ли частотный преобразователь для грунтового насоса?
Для многих земснарядов частотный привод является технически правильным решением: он обеспечивает плавный пуск, регулирование производительности и защиту двигателя. Но окончательное решение принимается по мощности, бюджету, режиму эксплуатации и требованиям к надежности.
Какие двигатели ставятся на CSD земснаряды большой производительности?
На земснарядах большой производительности часто применяются высоковольтные электродвигатели, потому что они эффективнее для больших мощностей, снижают токи и упрощают эксплуатацию мощной кабельной линии.
Можно ли заказать не только двигатель, но и весь приводной узел?
Да. Возможна комплектация двигателя, станины, муфты, кожухов, датчиков, шкафа управления, частотного преобразователя, кабельной части и документации для монтажа на земснаряде или плавучей насосной станции.
Подберем электродвигатель под ваш земснаряд, насос и объект гидронамыва
Отправьте параметры насоса, производительность, длину пульпопровода, тип грунта и доступное электропитание. Инженеры УралГидроМех подготовят техническое решение по приводу грунтового насоса.
